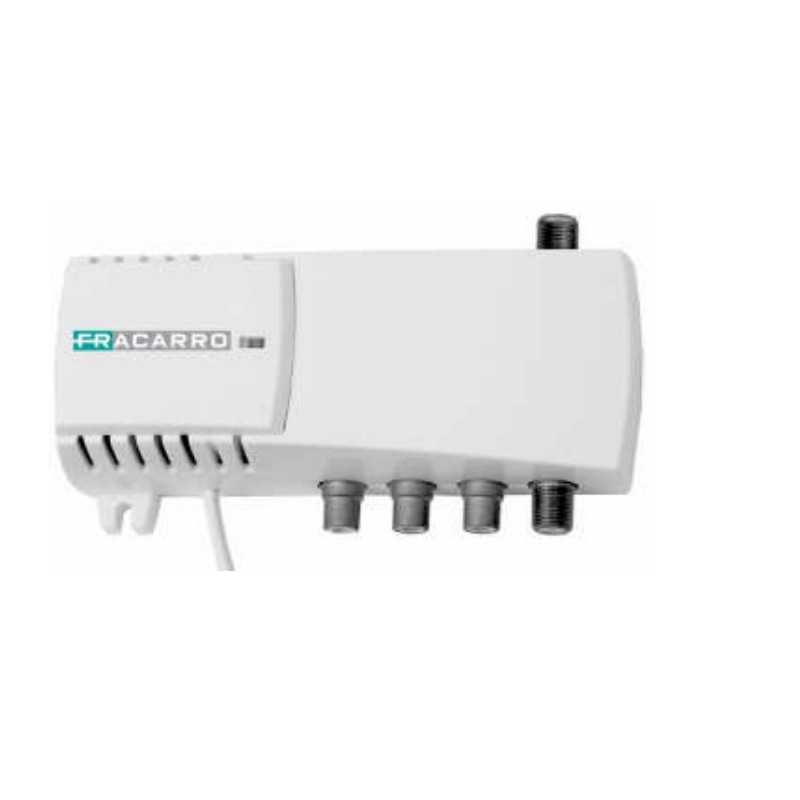

Modulatore Audio Video doppia banda Fracarro MOD90S

• Ingressi banda base n.° 3 x RCA (cinch)
• Ingressi RF n.° 2 F femmina
• Banda di auto-miscelazione MHz 47 ÷ 862
• Perdita d’inserzione dB <1,5

Ingresso Video composito

• Impedenza Ω 75
• Range di Frequenza Hz/ MHz 20Hz - 6MHz
• Livello d’ingresso Vpp 0,9 – 1,1

Ingresso Audio

• Impedenza KΩ 10
• Range di Frequenza Hz 20 - 15.000
• Livello d’ingresso mVpp 775 (Tip)
• Deviazione di frequenza KHz ± 50
• Regolazione del livello dB ± 6 (programmabile)

Uscita RF

• Livello d’uscita del segnale modulato dBuV 90 (Tipico)
• Regolazione del livello d’uscita dB 20
• Standard disponibili B/G, D/K, H, I, SECAM L, M/N
• Range di frequenza d’uscita MHz 170 ÷ 300, 470 ÷ 862 (programmabile)

Caratteristiche principali

• Frequenza sotto portante audio1 MHz 4.5, 5.5, 6.0, 6.5
• Frequenza sotto portante audio2 MHz 5.742
• Regolazione fine della frequenza video MHz ± 2.25 a passi di 0.25 (programmabile)
• Rapporto portanti Audio/ Video dB 12/16
• Rapporto portanti Audio2/video ratio dB 21 ± 3
• Profondità di modulazione % 81 (Tipico)
• Rapporto segnare rumore pesato dB >55
• Potenza consumata W 2,5

Esempi di installazione del modulatore Fracarro
